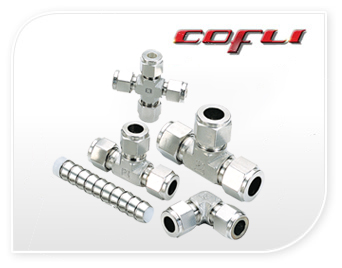

Conectores para Tubing
Conectores para tubing estandar con sistema de compresion de doble ferrul, fabricada en acero inoxidable tipo 316l ASTM - A479 / A276.

Conectores para tubing

Aplicaciones

Instrumentación de proceso, Alta temperatura y Servicio Criogénico, Servicio de Alta Presión, Servicio de Vacío.

Características

Diseño de ferrul tipo Remolque.

Acero inoxidable, Dúplex, Acero al carbón, hastelloy, Aleacion400, 600, 825...

Calibración - Resistencia a las vibraciones.

Excelente sistema de sellado libre de fugas en alta carga térmica y alto impulso.



Especificaciones

Presión de trabajo máxima:

9000psi (621bar) @ 100˚F (38˚F)

Rango de temperaturas de trabajo:

-320˚F a 1200˚F (-196˚C a 649˚C)



Conectores para tubing i-Fitting

Aplicaciones

Instrumentación de proceso, Alta temperatura y Servicio Criogénico, Servicio de Alta Presión, Servicio de Vacío.

Características

Diseño de ferrul tipo remolque.

Acero inoxidable, Dúplex, Acero al carbón, hastelloy, Aleacion400, 600, 825...

Calibración - Resistencia a las vibraciones.

Excelente sistema de sellado libre de fugas en alta carga térmica y alto impulso.



Especificaciones

Presión de trabajo máxima:

9000psi (621bar) @ 100˚F (38˚F)

Rango de temperaturas de trabajo:

-320˚F a 1200˚F (-196˚C a 649˚C)



Conectores para Tubing para JIS & KS

Introducción

La unión de tipo mordedura consiste de tres partes: cuerpo, manga y tuerca, y se diseña para trabajar sobre tubería media y pesada de pared.



El ajuste de la conexión es crítico en el sentido de que el tubo debe ser asentado hasta el tope del conector o la herramienta de pre-ajuste durante la presentación. Si no está hasta el fondo, el tubo se moverá hacia adelante con la manga y no se logrará una mordida. Asegúrese de que el tubo esté bien asentado. Se puede realizar una comprobación para saber si el tubo estaba asentado al realizar la conexión. Para hacer esta comprobación, vea el extremo del tubo y note si una marca circular está presente en el borde del tubo. Esta marca será causada por el tope del conector que tiene un ángulo inverso leve en lugar de una cara plana.



Conectores SAE 37º

Aplicaciones

Sistema Hidráulico.

Características

Sello abocinado de 37°.

Acero inoxidable, Acero al Carbón, Latón.

Según SAE J514 & ISO 8434-2.

Usado como adaptador de manguera.

Especificaciones

Presión de trabajo máxima:

8700psi (600bar) @ 100˚F (38˚F): Tipo con O-Ring.

5000psi (345bar) @ 100˚F (38˚F): Tipo con O-Ring. Y de acuerdo a SAE J514

Rango de temperaturas de trabajo:

Hasta 800˚F (427˚C)

Hasta 800˚F (427˚C)



Tipo mordida DIN 2353

Aplicaciones

Hidráulico, Aire comprimido, Calefacción de combustible, Industria Automotriz.

Características

Incluso después de repetidos desarmados y rearmados.

Mordida sin abocinar con diseño único de anillo de corte.

Acero inoxidable, Acero al carbón, Latón.

Según DIN2353 & ISO8434-1;

Especificaciones

Presión de trabajo máxima:

Muy ligera (LL) Serie PN100bar

Ligera (L) Serie PN315bar

Pesada (S) Serie PN630bar

Rango de temperaturas de trabajo:

Hasta 800˚F (427˚C)



Conectores & Accesorios

Descripción

La siguiente tabla muestra la versatilidad de la gama Alco, y los diferentes tipos de conexiones finales y opciones que se pueden utilizar para construir una válvula que se adapte a sus necesidades. Examine con calma las diferentes opciones que se muestran a continuación, tal vez usted encontrará justo lo que necesita - si no por favor no dude en contactar con nosotros para más detalles.

Categorías

Compresión de ferrul simple & doble.

Conector tipo anillo en acero inoxidable 316 & super aleaciones.

DIN 2353 Conector de ferrul en acero inoxidable 316.





Catalogo Superlok Catalogo Alco Catálogo Schoeller Bleckman Catálogo de Handy Tube Catalogo Imperial
