Válvulas de bola

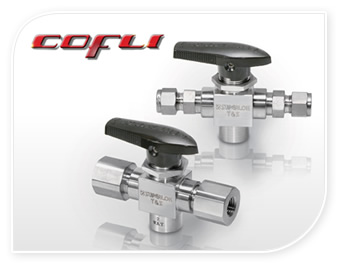

Válvulas de bola de muñón

Características

Cojinetes del muñón para un ciclo de vida más largo.

Diseños de dos vías y de tres vías.

Bola y vástago resistente al vacío.

Par bajo de funcionamiento.

Montable en panel.

100% Probado de fabricación.



Especificaciones

Presión de trabajo máxima:

10000psi (689bar) @ 70˚F (21˚C)

Rango de temperaturas de trabajo:

0˚F a 450˚F (-17˚C a 232˚C)





Válvula de bola abatible

Pruebas

Cada válvula se prueba con nitrógeno a 1000 psig (69 bar) al máximo índice de fuga permisible de 0,1 SCCM.

La prueba de la cáscara hidrostática se realiza en 1,5 veces la presión de funcionamiento.



Especificaciones

Presión máxima de trabajo:

1000 psig (69 bar) at 100˚F (37˚C)

Rango de temperaturas de trabajo:

50˚F a 150˚F (10˚C a 6˚C)

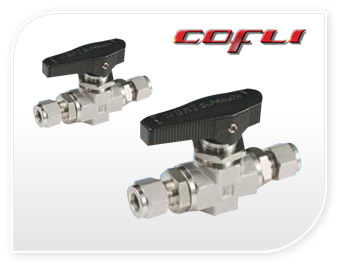

Válvulas de bola forjadas de alta presión

Características

Alta capacidad de flujo en un diseño compacto.

La bola micro-acabada proporciona un sello positivo.

Par bajo de funcionamiento.

La manija positiva se detiene.

Montable en panel.

La manija indica la dirección del flujo.

Todas y cada una de las válvulas se prueban en la fábrica.



Especificaciones

Presión máxima de trabajo:

6000psig (413bar) @70°F (21°C) con asiento standard PCTFE.

Rango de temperaturas de trabajo:

-65˚F a 350°F (-54˚C a 177°C) con asiento standard PCTFE.

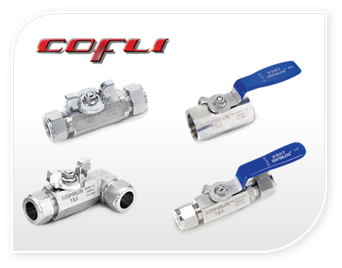

Válvulas de bola Serie 120

Aplicaciones

Sistema de control de muestreo, Instrumento de proceso.

Características

Disponible en varios puertos con 3 vías, 4 vías.

Construcción de acero inoxidable y latón.

Flujo Bi-direccional.

Vástago integral de la bola.

Asientos de PTFE. El asiento de dos piezas encapsula completamente la bola.

El espacio mínimo muerto se limpia fácilmente.



Especificaciones

Presión de trabajo máxima:

3000psi (207bar) @70˚F (21˚C)

Rango de temperaturas de trabajo:

50˚F a 150˚F (10˚C a 65˚C)



Válvulas de bola Serie 210

Aplicaciones

Sistema de muestreo de control, instrumento de proceso.

Características

Diseño compacto del cuerpo de dos piezas hexagonales.

Construcción de acero inoxidable y latón.

Manija estándar de mariposa.



Especificaciones

Presión de trabajo máxima:

1000psi (69bar) @70˚F (21˚C)

Rango de temperaturas de trabajo:

0˚F a 450˚F (-17˚C a 232˚C)



Válvulas de bola SBVH360 S

Aplicaciones

Líneas hidráulicas.

Características

Construcción en acero inoxidable y acero al carbón.

Asientos de POM-Mo S2.

No hay glándulas por lo tanto no se requiere reajuste manual de los sellos.

Paso de flujo completo.

Operación fácil.

Especificaciones

Presión de trabajo máxima:

7200psi (496bar) @70˚F (21˚C)

Rango de temperaturas de trabajo:

-4˚F a 210˚F (-20˚C a 100˚C)

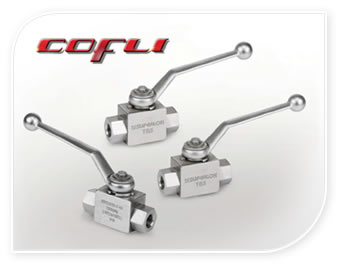

Válvulas de bola al standard DIN




Aplicaciones



Características

Grado de presión: 7200psig (500Bar)

Grado de temperatura: -20 a 100 con el estándar de POM y de NBR.

Diseño compacto con maximo orificio.

Se ajusta al estándar del DIN.

Todas y cada una de las válvulas son probadas en la fábrica.

-Working Temperature Range:

-

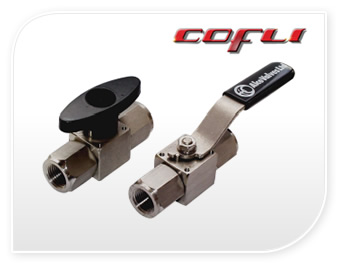

Serie MA

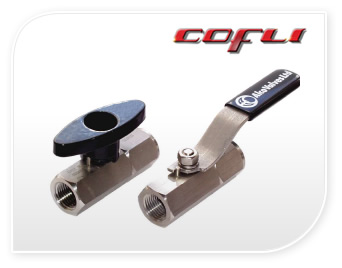

Válvulas de bola miniatura clasificadas hasta 2,000 psi

La válvula de bola miniatura de alta integridad barstock, probada para ser mejor que el tipo productos de molde en este tamaño. La válvula de bola de la serie MA es una versión miniatura de la gama más grande de la serie "A". La serie MA ha sido diseñada para ser más ligera y más compacta a un 1/4" de tamaño que la serie estándar “A” de válvulas. La serie MA está disponible en una variedad de configuraciones para adaptarse a muchas aplicaciones dentro de la instrumentación, distribución de aire e industrias de ingeniería general. La serie “MA” es de 2.000 psi como estándar. Las válvulas vienen con un mango de palanca de acero inoxidable como estándar. Otras opciones, como un soporte de montaje base están disponibles.



Características

Temperatura nominal -50°C a 230°C.

Disponible en versiones hembra a hembra y hembra a macho.

Disponible en acero inoxidable 316, otros materiales disponibles.

Vástago anti-vacío para seguridad.

La manija indica la posición abierta/cerrada de un vistazo.

Muchas opciones disponibles tales como dispositivos de fijación, soportes de montaje, manija en forma de 'C'.

Completa trazabilidad del material.

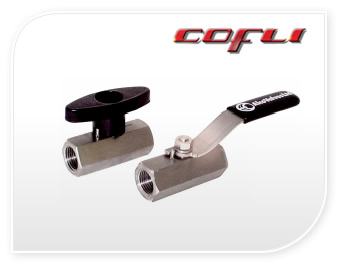

Serie A

Bola barstoc

Las válvulas de bola barstock de alta integridad demostraron ser mejores que el tipo productos del molde. La variedad de válvulas de bola de alta calidad de la serie "A" de baja a media presión son válvulas de diseño económico con los componentes internos cargados a través de los hilos. Este diseño ofrece un estilo seguro y barato de válvula conveniente para una amplia gama de usos. También ofrece menos vías de fugas potenciales que las válvulas fundidas o de 3 piezas y es un formato robusto de cuerpo sólido de una pieza. Esta válvula es conveniente para su uso en aplicaciones de agua, de aceite o de gas. Viene con la manija compacta 'T' como estándar con muchas más opciones disponibles tales como manija de palanca o dispositivo de fijación etc.



Características

Temperatura nominal -50°C a 230°C.

Presión nominal 2.000 psi (138) bar como estándar.

Elección del cuerpo y de los materiales de corte. Disponible en acero inoxidable monel 316 / dúplex / Titanio / Aleación -Bronce.

Puede suministrarse macho / hembra por orden.

La manija indica posiciones de abierto / cerrado de un vistazo.

Muchas opciones disponibles. (como dispositivos de bloqueo)

Trazabilidad completa de material.

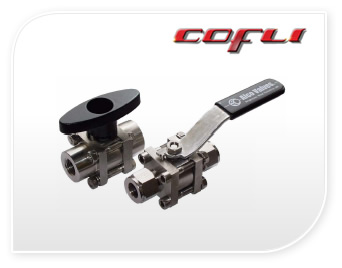

Serie B

Válvulas de bola versiones de presión media 1,000 psi a 3,000 psi

La serie B es la gama de válvulas barstock de 3 piezas atornilladas original. Es un diseño flexible con muchas opciones de estilo de conexión en las terminales de los extremos disponibles, con un 1,000 psi como estándar que puede ser aumentado a 3.000 psi. Otro beneficio de tener una construcción de tres piezas es que permite la mantenibilidad con kits de servicio fácilmente disponibles. La serie "B" de Alco es un diseño flexible, con muchas combinaciones posibles de conectores finales disponibles, "el original y aún el mejor".



Características

Presión / temperatura nominal -50°C a 230°C -la temperatura es diferente para la versión de 3,000 psi.

Kits de reparación disponibles si la válvula necesita mantenimiento para prolongar su vida útil.

Pruebas hidrostáticas al 100%.

Una selección de asas y materiales de recorte.

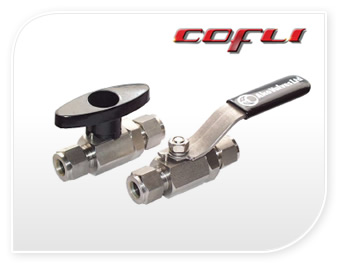

Válvulas de compresión B & SB

1,000 psi a 3,000 psi

Las series ' B ' & ' SB ' son válvulas barstock de tres piezas. Son de un diseño flexible con opción a conectores de ferrul simple o doble, con una presión de 1.000 psi nominal como estándar y que puede ser de hasta 3.000 psi. La serie "SB" ofrece la oportunidad de montar la válvula a un panel de control o selenoide. La ventaja principal de usar cuatro agujeros de montaje del panel en vez de uno solo del tipo de tuerca son que este diseño elimina la posibilidad de que la válvula de vuelta debajo de un panel.



Características

Kits de reparación disponibles para extender la vida de la válvula.

Vástago anti-vacío para la seguridad adicional.

El diseño versátil permite la mezcla de roscas y de compresión así como de tipo de terminales de diversos tamaños.

Trazabilidad completa del material, válvulas 100% probadas.

Presión / temperatura nominal -50°C a 230°C la temperatura es diferente para la versión 3.000 psi.



Serie S

Válvula de bola estilo sándwich 1,000 psi a 3,000 psi

La válvula serie “S” o de estilo de unión por perno ofrece flexibilidad e intercambiabilidad. Se fabrica con la opción de extremos roscados, de soldadura de barril o de soldadura a tope para instalar la válvula en la línea de tubería. Una vez instalado, el mantenimiento es fácil mediante la remoción de la sección central para la renovación de los asientos y sellos que prolongan la vida de la válvula. Siendo un diseño de “unión por perno” se convierte fácilmente al control del selenoide. Para facilitar el mantenimiento la sección central se vende por separado, al igual que los kits de mantenimiento/reparación.



Características

Disponible en 3 rangos de presión: S = 1,000 psi / RS = 2,000 psi / HS = 3,000 psi.

Presión / Temperatura nominal -50°C a 230°C, la temperatura es diferente para la versión de 3,000 psi. Trazabilidad completa del material.

Kits de reparación disponibles para prolongar la vida de la válvula.

Pruebas hidrostáticas al 100%.



Serie SSB

Válvulas de bola a prueba de fuego clasificadas hasta 3,000 psi

La gama robusta de la serie “SSB” de la válvula de bola a prueba de fuego se fabrica en el acero inoxidable 316 (y ciertas super aleaciones). Disponible en tamaños de 1/4 " a 1". La serie “SSB” ofrece la accesibilidad hacia el centro de caída para la soldadura / colocación / acceso a tuberías o mantenimiento. Pruebas de fuego basadas a BS 6755 parte 2 y API 6FA/API 607. Disponible con tirador de palanca y dispositivo de bloqueo para un mayor nivel de seguridad. La serie se puede equipar para selenoides neumáticos o eléctricos en nuestra fábrica.



Características

Rango de presión / temperatura -50°C a 230°C

Tamaños de calibre 10 mm a 19 mm.

Kits de reparación vendido por separado para un mantenimiento fácil que amplía la vida útil.

Combinaciones altamente flexibles de conexiones finales debido al diseño de 3 piezas, por ejemplo,

NPT hembra x 1/2" de soldadura de barril.

Disponible con selenoides neumáticos, eléctricos o hidráulicos.

Trazabilidad completa del material.



Serie SN

Montaje de panel de una sola tuerca 6,000 psi a 10,000 psi

La válvula de bola de montaje de una sola tuerca se clasifica de vacío hasta 10.000 psi dependiendo de la selección del asiento. La tuerca simple permite el montaje rápido del panel. El espesor máximo del panel es de 10 mm. Un diseño resistente pero compacto que ofrece fácil instalación y mantenibilidad. Las "SN" se clasifican a 6.000 psi como estándar con la opción de una versión de 10.000 psi.



Características

Presión / temperatura nominal -50°C a 250°C.

Elección de las conexiones finales incluyendo: NPT, BSPP, BSPT y terminales de compresión de doble ferrul.

Elección de los tipos de mango de acero inoxidable como estándar, palanca, flujo compacto que indica la opción estilo de flecha -AS.

Pruebas hidrostáticas al 100%.



Serie PB

High pressure ball valves Rated up to 6,000 psi

The ‘PB’ Series high pressure 3 piece ball valve, like it’s lower pressure brother the ‘B’ Series, it offers flexibility where by the end connection sizes and types can be mixed i.e. PB4NS-12N offers 1/2” to 1/4” reduction in size across the valve. This design helps eliminate the use of fittings and additional unwanted potential leak paths. Rated at 414 Bar, the ‘PB’ Series is a reliable compact and flexible isolation ball valve with many options.



Features

Pressure / Temperature rating -50°C to 250°C

Choice of handles and trim materials.

Handle indicates OPEN/CLOSED position at a glance.

Full material traceability

100% Hydrostatic testing



Serie PSB

Válvulas de bola de alta presión de montaje en panel clasificadas 6,000 psi

La serie de montaje en panel o la serie “PSB” es una variación de la serie estándar “PB” y como tal conserva su flexibilidad en las variaciones de la conexión del extremo con la ventaja agregada de la facilidad de montaje del panel sobre una cara plana. La válvula “PSB” es fácil de montar a un panel de control o selenoide. Las ventajas principales de usar cuatro agujeros del panel de montaje en vez de uno solo de tuerca simple son que este diseño elimina la posibilidad de que la válvula de vuelta debajo de un panel. Esto causaría un estrés indebido de la junta roscada. Además, cuatro pequeños agujeros pueden ser beneficiosos para la colocación, si el acceso al panel se reduce solamente dos agujeros (diagonalmente enfrente de) puede ser utilizado. La serie “PSB” tiene una presión nominal de 6.000 psi.



Características

Rango de presión 6.000 psi.

Grado de presión / temperatura -20°C a 250°C.

Elección de las conexiones finales.

Se puede suministrar el eje desnudo y adecuado para la actuación (si se especifica)



Serie E

Clasificada 6,000 psi

La serie "E" de válvulas de bola es un híbrido entre las series “A” y “B” de válvulas de bola. La serie “E” ha sido diseñada para ser más ligera y compacta que la gama de la serie “B”. Está disponible en una variedad de configuraciones para adaptarse a muchas aplicaciones dentro de la instrumentación y las industrias de ingeniería general. La serie “E” viene con un mango de barra “T” compacto como estándar, o palanca de acero inoxidable. Otras opciones están disponibles incluyendo dispositivos de bloqueo, extensiones, etc.



Características

Grado de presión / temperatura -20°C a 250°C.

Kits de reparación disponibles para extender la vida de la válvula.

Diseño bidireccional de la bola flotante para asegurar el cierre de fugas por presión o vacío.

Muchas opciones disponibles, como dispositivos de bloqueo.

Soportes de montaje.

Trazabilidad completa del material.

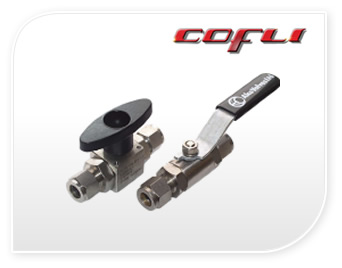

Serie E

Válvulas de bola de terminales de compresión de doble ferrul clasificadas 6,000 psi

La serie "E" de válvulas de bola es un híbrido entre las series “A” y “B” de válvulas de bola. La serie “E” ha sido diseñada para ser más ligera y compacta que la gama de la serie “B”. Está disponible en una variedad de configuraciones para adaptarse a muchas aplicaciones dentro de la instrumentación y las industrias de ingeniería general. La serie “E” viene con un mango de barra “T” compacto como estándar, o palanca de acero inoxidable. Otras opciones están disponibles incluyendo dispositivos de bloqueo, extensiones, etc.



Características

Grado de presión / temperatura -20°C a 250°C.

Los extremos de doble compresión de ferrul son hechos por o intercambiables con otras marcas de fábrica dominantes.

Tamaños métricos disponibles 6 mm / 8 mm / 10 mm / 12 mm / 18mm / 22 mm etc.



Válvulas de cierre “O”

Versiones 1,000 psi a 6,000 psi

La serie “SB” es la gama de válvulas de 3 piezas barstock de unión por perno original. Es un diseño flexible con muchas opciones, clasificado en 1.000 psi como estándar y que puede ser hasta 6.000 PSI. Teniendo el beneficio de una construcción de tres piezas permite la mantenibilidad con kits de servicio que son fácilmente disponibles. La “SB” está especialmente indicada para su uso con los conectores de tubo tipo CPV de sello "O" de renombre mundial. El sello "O" utiliza un anillo de cara de polímero, que, debido a la precisión de este diseño, realiza la operación hermética del gas cuando está apretado a mano. Además de esto el sello "O" está prácticamente exento de la separación causada por la vibración que puede afectar a los accesorios del tipo de anillo de metal.



Características

Presión / temperatura nominal -20°C a 250°C.

Se puede suministrar el eje desnudo y adecuado para la actuación (si se especifica)

Kits de reparación disponibles si la válvula necesita mantenimiento para prolongar su vida útil.

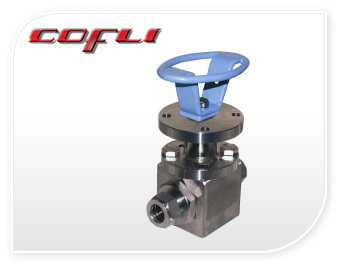

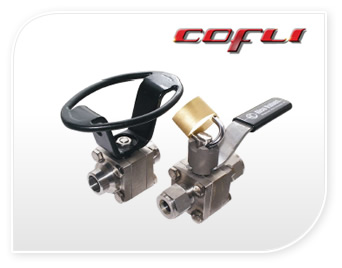

Valvula Centurion



Válvula de bola resistente, de alto ciclo

La válvula Centurión de Alco fue diseñada y desarrollada inicialmente como la válvula de aislamiento primaria para la carga de vehículos de servicio público de gas natural. Una función donde la fiabilidad y la seguridad de las válvulas son las principales preocupaciones. Para probar la conveniencia de las válvulas Centurión para la operación continua y repetitiva son probadas a 1.000.000 de ciclos y mucho más allá, con la integridad de la presión puesta a prueba con pruebas de gas de alta presión al interior. Las pruebas fueron atestiguadas y verificadas por terceras partes. Esto asegura que la Centurión es la válvula óptima a seleccionar donde el requisito es una válvula durable, libre de mantenimiento y de larga vida. El centurión también puede equiparse con conectores de tubo tipo CPV de sello "O".



Características

Rangos de temperatura de funcionamiento de -20°C a +100°C (-4°F a 212°F)

Acepta diferentes formas de manija y bloqueos para adaptarse a los requisitos del cliente

Manufacturado en acero inoxidable 316 y otros exóticos.

Trazabilidad completa de los materiales a DIN 50049 3.1. b para todos los componentes principales.



Serie X5

La serie compacta "X5" elimina el uso de varias válvulas esféricas de 2 o 3 vías y combinaciones de accesorios complicadas. Clasificado hasta 10.000 psi esta válvula versátil es una ahorradora real de tiempo y espacio. Una entrada común y cuatro tomacorrientes. La X5 es especialmente adecuada para el trabajo en panel ya que viene completo con 2 veces los agujeros de montaje del de panel M5 o una tuerca de montaje de panel. Los rangos de presión por vacío a 10.000 PSI. El diseño compacto ofrece una multitud de conexiones finales y opciones. La serie "X5" se fabrica en toda la especificación de acero inoxidable marino equipada con una manija de estilo flecha que indica el flujo como estándar.



Características

Grado de presión / temperatura -20°C a 250°C.

Kits de reparación disponibles si la válvula requiere mantenimiento para prolongar su vida útil. Opciones de flecha indicadora de flujo (estándar) o manija de acero inoxidable.

Trazabilidad completa de material.

Pruebas hidrostáticas al 100%.



Serie de 3 vias USB

La serie de válvulas de bola de desvío de 3 vías de puerto-L de 10.000 psi son de entrada inferior con una acción de 180° & 90°. El USB ofrece la acción positiva lisa del esfuerzo de torsión bajo con el diseño de asiento flotante. flexibilidad de 4 piezas, con la ventaja agregada de la facilidad de montaje en el panel con una sola tuerca. Asientos dinámicos y diseño de muñón de bolas montadas, una forma compacta de desviar las líneas de alta presión con seguridad. Los materiales de construcción incluyen acero inoxidable 316, monel, hastalloy, titanio, dúplex y otras aleaciones exóticas. Muchas otras opciones estándar aplican a esta válvula incluyendo la manija de palanca, los dispositivos de fijación, actuadores etc.



Características

Presión / temperatura nominal -20°C a 250°C.

Disponible en acero inoxidable 316 / monel / dúplex.

Kits de reparación disponibles para prolongar la vida de la válvula.

Equipada con la manija compacta "T" como estándar.

Opciones de manija, tamaños de la conexión y material de construcción.

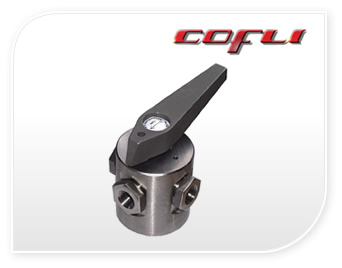

Válvula de bola multipuerto para manómetro 1,000 psi a 6,000 psi

La válvula de bola multi-puerto para manómetro está diseñado para proporcionar un método económico para el montaje de manómetros con la facilidad para probar y calibrar manómetros y presostatos. La serie “3”, siendo una construcción de válvula de bola / barreno limpio, ofrece rodabilidad debido a su paso recto de flujo. La válvula está disponible con macho, hembra, terminal de compresión o entrada de tubo vertical y 3 entradas. También se puede suministrar con un adaptador de manómetro giratorio para el posicionamiento de los manómetros con rotación de 360°.



Características

Presión / temperatura nominal -20°C a 250°C la temperatura varía a 3.000 psi. Se realizan versiones ampliadas para permitir el revestimiento de tubos de 50 mm o 100 mm.

Trazabilidad completa de material.

Pruebas hidrostáticas al 100%.

Los materiales de construcción se pueden suministrar para cumplir los requisitos de la última revisión NACE MR-01-75.

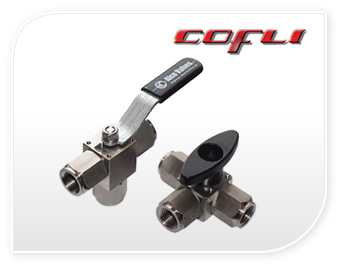

Serie de 3 vías SB

Aplicaciones

Las válvulas de desvío de 3 vías de puerto L son un método económico y seguro para desviar líneas de alta presión, donde se pueden haber utilizado varias válvulas de 2 vías. Asegurando una solución totalmente segura, compacta y fácil de instalar para la desviación de baja y alta presión. Disponible en formatos de cuerpo de entrada inferior o lateral. Los materiales de construcción incluyen acero inoxidable 316, latón, acero al carbón, monel, hastalloy, titanio, dúplex y otras aleaciones exóticas. Muchas opciones aplican a esta válvula incluyendo los dispositivos de bloqueo, operación de actuador etc.



Características

Grado de presión / temperatura -50°C a 230°C.

Kits de reparación disponibles si la válvula requiere mantenimiento para prolongar su vida útil.

Par bajo de funcionamiento bajo presión.

Instalación de montaje en panel como estándar, ideal para la actuación.

Trazabilidad completa de material.

Pruebas hidrostáticas al 100%. Los materiales de la construcción pueden ser suministrados.

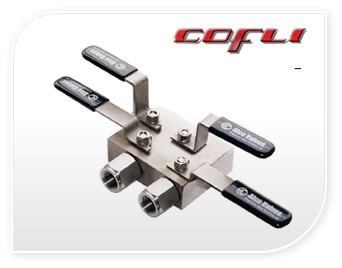

Serie BVM2R

Aplicaciones

La serie de bloqueo y purga de válvulas de bola BVM2R con configuración de 2 bolas en un colector es especialmente adecuada para aplicaciones en las que se utilizan medios de proceso viscosos. El colector tiene un claro diámetro interior de 10 mm adecuado para el rodding. La BVM2R también tiene asientos suaves reemplazables para un mantenimiento fácil "en el sitio" y para extender la vida útil del servicio. Al ser suave el asiento, la BVM2R ofrece un cierre hermético con mezclas de líquidos y gases. El puerto de ventilación se suministra con una conexión hembra de 1/4" equipada con un tapón de seguridad de cierre estándar.



Características

Dos versiones en clasificaciones de presión 2.000 psi (138 bar) o 6.000 psi (408 bar) para adaptarse a la mayoría de las clasificaciones de instrumentos.

Presión / temperatura nominal -20°C a 250°C (ver sección técnica).

Opción del cuerpo y de los materiales de ajuste como acero inoxidable 316 / monel / dúplex / titanio.

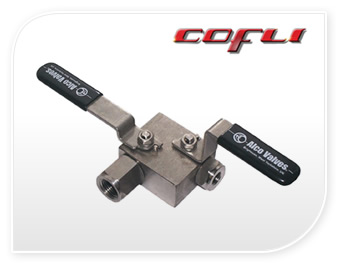

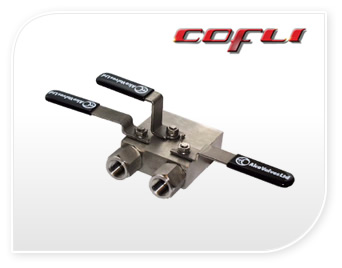

Serie BVM2D

Aplicaciones

La configuración del colector de la válvula de 2 bolas serie BVM2D de bloqueo y purga es especialmente adecuado para ser montado directo a un instrumento. Aplicaciones en donde se utilizan medios de proceso brutales se pueden también tratar fácilmente debido al diámetro del colector de 10 mm conveniente para varilla. La serie BVM2D también tiene asientos suaves reemplazables para el mantenimiento fácil "en sitio" para ampliar su vida de servicio. El ser de suave asentado significa que la BVM2D ofrece un sellado de burbuja apretada con las mezclas líquidas y de gas. El puerto de ventilación se suministra en 1/4" hembra equipada con un tapón de seguridad que se oculta como estándar.



Características

Dos versiones en clasificaciones de presión 2.000 psi (138 bar) o 6.000 psi (408 bar) para adaptarse a la mayoría de las calificaciones de instrumentos.

Presión / temperatura nominal -20°C a 250°C (ver sección técnica).

Opción del cuerpo y de los materiales del ajuste tales como acero inoxidable 316 / monel / dúplex / titanio

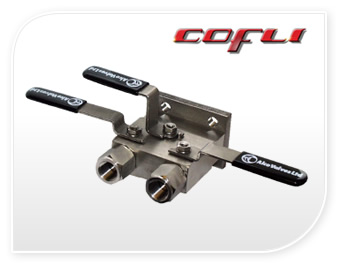

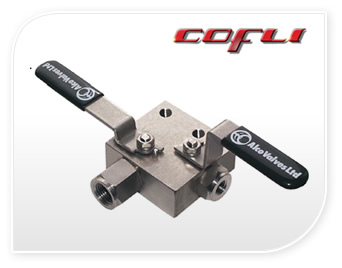

Serie BVM3R

Aplicaciones

La configuración del colector de la válvula de 3 bolas serie BVM3R de 2 aislantes y 1 igualador es especialmente adecuado para aplicaciones donde se utilizan medios de proceso brutales. Tener una válvula de igualación permite la calibración fácil / o poner a cero un instrumento. El colector tiene un diámetro claro de 10 mm adecuado para varilla. La serie BVM3R también tiene asientos suaves reemplazables para el mantenimiento fácil "en sitio" para ampliar vida de servicio. El ser de suave asentado significa que la BVM3R ofrece un sellado de burbuja hermética con las mezclas líquidas y de gas.



Características

Dos versiones en clasificaciones de presión 2.000 psi (138 bar) o 6.000 psi (408 bar) para adaptarse a la mayoría de las calificaciones de instrumentos.

Presión / temperatura nominal -20°C a 250°C (ver sección técnica).

Opción del cuerpo y de los materiales del ajuste tales como acero inoxidable 316 / monel / dúplex / titanio.



Serie BVM3D

Aplicaciones

La serie de bloqueo y purga de válvulas de bola BVM3D con configuración de 2 aisladas, 1 ecualizada y 2 bolas en un colector es especialmente adecuada para montar directamente en un instrumento, y también se puede utilizar fácilmente en aplicaciones en las que se usan medios de proceso viscosos debido a que el colector tiene un claro diámetro interior de 10 mm adecuado para el rodding. Al tener una válvula de ecualización, se permite la calibración/fijación fácil de un instrumento. La BVM3D también tiene asientos suaves reemplazables para un mantenimiento fácil "en el sitio" y para extender la vida útil del servicio. Al ser suave el asiento, la BVM3D ofrece un cierre hermético con mezclas de líquidos y gases.



Características

Dos versiones en clasificaciones de presión 2.000 psi (138 bar) o 6.000 psi (408 bar) para adaptarse a la mayoría de las calificaciones de instrumentos.

Presión / temperatura nominal -20°C a 250°C (ver sección técnica).

Opción del cuerpo y de los materiales del ajuste tales como acero inoxidable 316 / monel / dúplex /titanio.



Serie BVMDBB

Aplicaciones

La válvula Alco BVMDBB de doble bloqueo y purga ofrece aislamiento primario de burbuja hermética, ventilación ` cautiva y aislamiento secundario a un instrumento. Disponible para presiones clasificadas de vacío a 10.000 PSI y entre -50°C a 240°C temperatura de trabajo. Muchas otras opciones se aplican como dispositivos de bloqueo y actuadores. Kits de reparación de asientos disponibles para extender la vida útil. Una solución compacta para tuberías a aplicaciones de instrumentación.



Características

Dos versiones en clasificaciones de presión 2.000 psi (138 bar) o 6.000 psi (408 bar) para adaptarse a la mayoría de las calificaciones de instrumentos.

Presión / temperatura nominal -20°C a 250°C (ver sección técnica).

Opción del cuerpo y de los materiales del ajuste tales como acero inoxidable 316 / monel / dúplex / titanio.

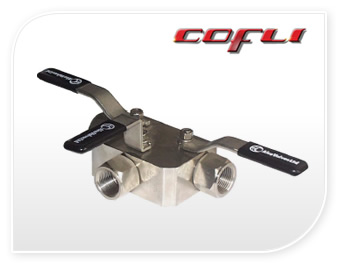

Serie BVM4R

Aplicaciones

La serie de bloqueo y purga de válvulas de bola BVM4R con configuración de 2 aisladas, 1 de ventilación, 1 de ecualización y 4 bolas en un colector es especialmente adecuada para aplicaciones en las que se utilizan medios de proceso viscosos. Al tener una válvula de ecualización, se permite la calibración/fijación fácil de un instrumento. El colector tiene un claro diámetro interior de 10 mm adecuado para el rodding. La BVM4R también tiene asientos suaves reemplazables para un mantenimiento fácil "en el sitio" y para extender la vida útil del servicio. Al ser suave el asiento, la BVM4R ofrece un cierre hermético con mezclas de líquidos y gases. El puerto de ventilación se suministra con un tapón de cierre de seguridad estándar.



Características

Dos versiones en clasificaciones de presión 2.000 psi (138 bar) o 6.000 psi (408 bar) para adaptarse a la mayoría de las calificaciones de instrumentos.

Presión / temperatura nominal -20°C a 250°C (ver sección técnica).

Opción del cuerpo y de los materiales del ajuste tales como acero inoxidable 316 / monel / dúplex / titanio.

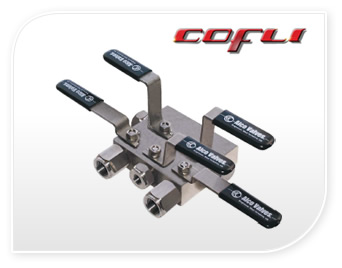

Serie BVM5R

Aplicaciones

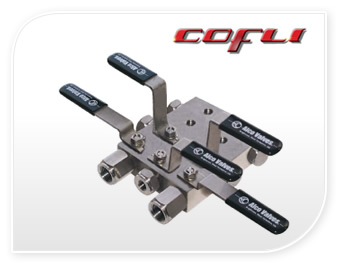

La configuración del colector de la válvula de 5 bolas serie BVM5R de 2 aislantes, 2 igualadores y 1 ventilación es especialmente adecuado para aplicaciones donde se utilizan medios de proceso brutales. Tener una válvula de igualación permite la calibración fácil / o el poner a cero un instrumento. El colector tiene un diámetro libre de 10 mm adecuado para varilla. La BVM5R también tiene asientos suaves reemplazables para el mantenimiento fácil "en sitio" para ampliar su vida de servicio. El ser de suave asentado significa que la BVM5R ofrece sello de burbuja hermética con las mezclas líquidas y de gas. Los puertos de ventilación se suministran con un tapón de seguridad como estándar.



Características

Dos versiones en clasificaciones de presión 2.000 psi (138 bar) o 6.000 psi (408 bar) para adaptarse a la mayoría de las calificaciones de instrumentos.

Presión / temperatura nominal -20°C a 250°C (ver sección técnica).

Opción del cuerpo y de los materiales del ajuste tales como acero inoxidable 316 monel / dúplex / titanio.



Serie BVM5D

Aplicaciones

La configuración del colector de la válvula de 2 bolas serie BVM5D de 2 aislantes, 2 igualadores y 1 ventilación es especialmente adecuado para el montaje directo a un instrumento, aplicaciones en las que se utilizan medios de proceso brutales también se tratan fácilmente debido al diámetro libre de 10 mm. Del colector adecuado para varilla. Tener una válvula de igualación permite la calibración fácil / o el poner a cero un instrumento. La BVM5D también tiene asientos suaves reemplazables para el mantenimiento fácil "en sitio" para ampliar su vida de servicio. El ser de suave asentado significa que la BVM5D ofrece un sellado de burbuja hermética con las mezclas líquidas y de gas. Los puertos de ventilación se suministran con un tapón de seguridad como estándar.



Características

Dos versiones en clasificaciones de presión 2.000 psi (138 bar) o 6.000 psi (408 bar) para adaptarse a la mayoría de las calificaciones de instrumentos.

Presión / temperatura nominal -20°C a 250°C (ver sección técnica).

Opción del cuerpo y de los materiales del ajuste tales como acero inoxidable 316 monel / dúplex / titanio.
